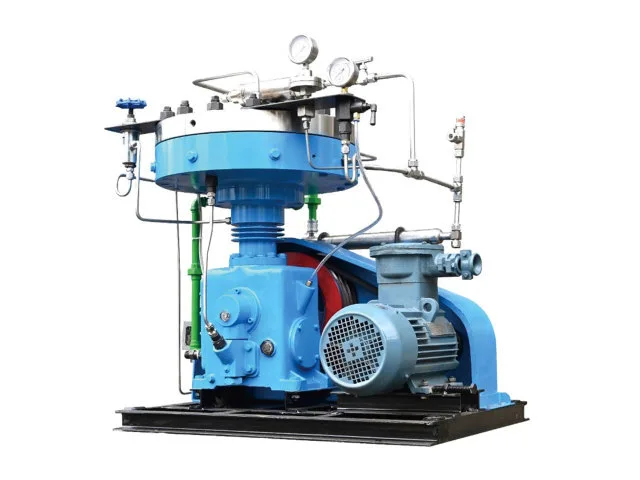

জেড ডায়াফ্রাম কম্প্রেসার কম্প্রেসারের হাইড্রোলিক এবং যান্ত্রিক বিভাগ থেকে গ্যাস চেম্বারকে আলাদা করতে একটি নমনীয় ডায়াফ্রাম ব্যবহার করে। অপারেশন চলাকালীন, ডায়াফ্রাম গ্যাস চেম্বারের আয়তন পরিবর্তন করতে এবং স্তন্যপান এবং সংকোচন চক্র সম্পূর্ণ করতে হাইড্রোলিক তেলের সাথে চলে। যেহেতু সংকুচিত গ্যাস লুব্রিকেটিং তেল থেকে আলাদা থাকে, তাই গ্যাসের পথটি এমন অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে গ্যাসের বিশুদ্ধতা, নিয়ন্ত্রিত সিলিং বা বিশেষ গ্যাসের সামঞ্জস্য গুরুত্বপূর্ণ। জেড-আকৃতির বিন্যাস এবং একক-পর্যায়ের কনফিগারেশন এই কম্প্রেশন দায়িত্বগুলির জন্য একটি ব্যবহারিক সরঞ্জাম প্ল্যাটফর্ম প্রদান করে।
ডায়াফ্রাম কম্প্রেশনের জন্য, গ্যাসের বিশুদ্ধতা মূলত গ্যাস চেম্বারকে লুব্রিকেশন সিস্টেম থেকে আলাদা রাখার উপর নির্ভর করে। ডায়াফ্রামটি সংকুচিত গ্যাস এবং হাইড্রোলিক তেলের মধ্যে কার্যকরী বাধা তৈরি করে, তাই স্বাভাবিক অপারেশন চলাকালীন তৈলাক্ত তেল গ্যাস চেম্বারে প্রবেশ করে না।
এই ব্যবস্থাটি Z ডায়াফ্রাম কম্প্রেসারকে গ্যাসের জন্য উপযুক্ত করে তোলে যেখানে তেল বহন বা লুব্রিকেটিং মিডিয়ার সাথে যোগাযোগ ডাউনস্ট্রিম সরঞ্জাম, পণ্যের গুণমান বা প্রক্রিয়ার অবস্থাকে প্রভাবিত করতে পারে। এটি উচ্চ-বিশুদ্ধতা এবং বিশেষ গ্যাস সিস্টেমের জন্য বিশেষভাবে প্রাসঙ্গিক।
আবদ্ধ গ্যাস চেম্বার এবং ডায়াফ্রাম বিচ্ছেদ গ্যাসগুলির জন্য একটি নিয়ন্ত্রিত কম্প্রেশন পথ প্রদান করে যার জন্য সতর্কতা অবলম্বন করা প্রয়োজন। Z সিরিজের কনফিগারেশনগুলি জড় গ্যাসের পাশাপাশি নির্বাচিত দাহ্য, বিস্ফোরক, বিষাক্ত এবং অন্যান্য বিশেষ গ্যাসের জন্য ব্যবহার করা যেতে পারে, প্রয়োজনীয় উপাদান এবং অপারেটিং-কন্ডিশন যাচাই সাপেক্ষে।
জেড ডায়াফ্রাম কম্প্রেসার গ্যাস সংকোচনের সময় অপারেটিং তাপমাত্রা নিয়ন্ত্রণ করতে জলের শীতল পরিবেশন ব্যবহার করে। শীতল করার প্রয়োজনীয়তা গ্যাস, চাপের অনুপাত, প্রবাহের হার এবং অপারেটিং অবস্থার উপর নির্ভর করে, তাই চূড়ান্ত কুলিং কনফিগারেশনটি নির্বাচিত মডেল এবং প্রক্রিয়া শুল্কের সাথে মিলিত হওয়া উচিত।
উপলব্ধ মডেলগুলি কনফিগারেশনের উপর নির্ভর করে প্রায় 400-420 r/min এ কাজ করে। কমপ্যাক্ট লো-ফ্লো ইউনিটের জন্য পাওয়ার রেটিং 3 কিলোওয়াট থেকে বর্তমান জেড সিরিজ রেঞ্জে উচ্চ-প্রবাহ মডেলের জন্য 30 কিলোওয়াট পর্যন্ত।
|
মডেল |
ইনলেট চাপ |
আউটলেট চাপ |
নামমাত্র ভলিউম প্রবাহ |
শক্তি |
গতি |
সামগ্রিক মাত্রা |
|
GZ-65/4 |
বায়ুমণ্ডলীয় চাপ |
0.4 |
65 |
15 |
410 |
2180X1250X2050 |
|
GZ-60/2.5 |
বায়ুমণ্ডলীয় চাপ |
0.25 |
60 |
15 |
410 |
2200X1300X2100 |
|
GZ-145/14.7-17 |
1.47 |
17 |
145 |
18.5 |
400 |
2400X2400X1560 |
|
GZ-60/0.5-5 |
0.05 |
5 |
60 |
11 |
420 |
2500X1700X1600 |
|
GZ-200/3-5 |
0.3 |
0.5 |
200 |
30 |
420 |
3160X1700X1700 |
|
GZ-200/1.5-3.5 |
0.15 |
0.35 |
200 |
22 |
400 |
2120X1270X2000 |
|
GZ-15/6 |
বায়ুমণ্ডলীয় চাপ |
0.6 |
15 |
7.5 |
420 |
2100X2000X1500 |
|
GZ-10/6 |
বায়ুমণ্ডলীয় চাপ |
0.6 |
10 |
7.5 |
420 |
2100X2000X1500 |
|
GZ-155/68.66-80.97 |
6.866 |
8.097 |
155 |
18.5 |
420 |
3000X2200X1600 |
|
GZ-30/2-12 |
0.2 |
1.2 |
30 |
5.5 |
400 |
1800X1030X1530 |
|
GZ-5/19.5-100 |
1.95 |
10 |
5 |
7.5 |
420 |
2100X2000X1600 |
|
GZ-50/1.5-10 |
0.15 |
1.0 |
50 |
11 |
400 |
1850X1500X1500 |
|
GZ-60/8-25 |
0.8 |
2.5 |
60 |
11 |
400 |
2000X1500X1650 |
|
GZ-100/14-35 |
1.4 |
3.5 |
100 |
11 |
400 |
1650X1300X1550 |
|
GZ-10/35-120 |
3.5 |
12.0 |
10 |
3.0 |
410 |
1330X1000X1370 |
|
GZ-1.1/21-270 |
2.1 |
27 |
1.1 |
3 |
410 |
1000X620X850 |
|
GZ-11/6-20 |
0.6 |
2.0 |
11 |
7.5 |
410 |
1600X1000X1500 |
|
GZ-8/4-10 |
0.4 |
1.0 |
8 |
2.2 |
400 |
1100X650X900 |
|
GZ-5/11 |
বায়ুমণ্ডলীয় চাপ |
1.1 |
5 |
3.0 |
410 |
1600X1000X1500 |
Z ডায়াফ্রাম কম্প্রেসার বিভিন্ন গ্যাস কম্প্রেশন ডিউটির জন্য কনফিগার করা যেতে পারে:
· উচ্চ বিশুদ্ধ গ্যাস সরবরাহ ব্যবস্থা
· বিশেষতা এবং বিরল গ্যাস হ্যান্ডলিং
· রাসায়নিক এবং পেট্রোকেমিক্যাল প্রক্রিয়া
· হাইড্রোজেন এবং অন্যান্য শক্তি-সম্পর্কিত গ্যাস সিস্টেম
· ল্যাবরেটরি এবং টেস্টিং গ্যাস সরঞ্জাম
· গ্যাস ফিলিং এবং রিকভারি সিস্টেম
· জড় গ্যাস সংকোচন
· নির্বাচিত দাহ্য বা বিস্ফোরক গ্যাস অ্যাপ্লিকেশন
· বিষাক্ত বা অন্যথায় বিপজ্জনক গ্যাস পরিচালনা
· উচ্চ চাপের গ্যাস প্রক্রিয়াকরণ সিস্টেম
প্রকৃত কম্প্রেসার কনফিগারেশন গ্যাসের বৈশিষ্ট্য, চাপের অবস্থা, প্রয়োজনীয় প্রবাহ এবং সাইট অপারেটিং প্রয়োজনীয়তার উপর নির্ভর করে।
|
আইটেম |
জেড ডায়াফ্রাম কম্প্রেসার |
|
কাঠামোগত ফর্ম |
জেড আকৃতির |
|
কম্প্রেশন স্তর |
লেভেল 1 |
|
কুলিং পদ্ধতি |
সঞ্চালন জল শীতল |
|
ওয়ার্কিং ভোল্টেজ |
380V |
|
সংকুচিত মিডিয়া |
উচ্চ-বিশুদ্ধতা গ্যাস, নিষ্ক্রিয় গ্যাস, দাহ্য এবং বিস্ফোরক গ্যাস, বিষাক্ত গ্যাস, বিশেষ গ্যাস |
|
চাপের ইঙ্গিত |
ইনলেট চাপ এবং আউটলেট চাপ |
|
গ্যাস সংকোচন পদ্ধতি |
ডায়াফ্রাম কম্প্রেশন |
|
গ্যাস/তেল বিচ্ছেদ |
ডায়াফ্রাম বিচ্ছিন্নতা |
জেড সিরিজটি উচ্চ-বিশুদ্ধতা, জড়, দাহ্য এবং বিস্ফোরক, বিষাক্ত এবং অন্যান্য বিশেষ গ্যাসের জন্য কনফিগার করা যেতে পারে। কম্প্রেসার নির্বাচন করার আগে গ্যাসের গঠন এবং অপারেটিং অবস্থা পর্যালোচনা করা উচিত।
না। ডায়াফ্রাম হাইড্রোলিক এবং তৈলাক্তকরণ বিভাগ থেকে গ্যাস চেম্বারকে আলাদা করে, সংকুচিত গ্যাস এবং তৈলাক্ত তেলের মধ্যে স্বাভাবিক সরাসরি যোগাযোগ রোধ করে।
সরবরাহকৃত মডেলগুলির মধ্যে, GZ-1.1/21-270 এর আউটলেট চাপ 27 MPa(G)। প্রযোজ্য চাপ নির্বাচিত মডেল, ইনলেট অবস্থা এবং প্রয়োজনীয় প্রবাহের উপর নির্ভর করে।
হ্যাঁ। ডায়াফ্রাম-বিচ্ছিন্ন গ্যাস চেম্বারটি সংকুচিত গ্যাসকে লুব্রিকেশন সিস্টেম থেকে আলাদা রাখে, যা কম্প্রেসারকে অনেক উচ্চ-বিশুদ্ধতা গ্যাস প্রয়োগের জন্য উপযুক্ত করে তোলে।
জিন্ডিংয়ের খাঁড়ি চাপ এবং তাপমাত্রা, আউটলেট চাপ, প্রয়োজনীয় প্রবাহের হার, গ্যাসের গঠন, অপারেটিং প্রয়োজনীয়তা এবং বিশেষ গ্যাসের জন্য, প্রাসঙ্গিক ভৌত এবং রাসায়নিক সম্পত্তি ডেটা প্রয়োজন।
মডেলটি গ্যাসের ধরন, খাঁড়ি চাপ, আউটলেট চাপ, প্রবাহের হার এবং অপারেটিং অবস্থার সংমিশ্রণ অনুসারে নির্বাচন করা উচিত। জিন্ডিং সম্পূর্ণ প্রক্রিয়া ডেটা পর্যালোচনা করার পরে উপযুক্ত কনফিগারেশনের সুপারিশ করতে পারে।
