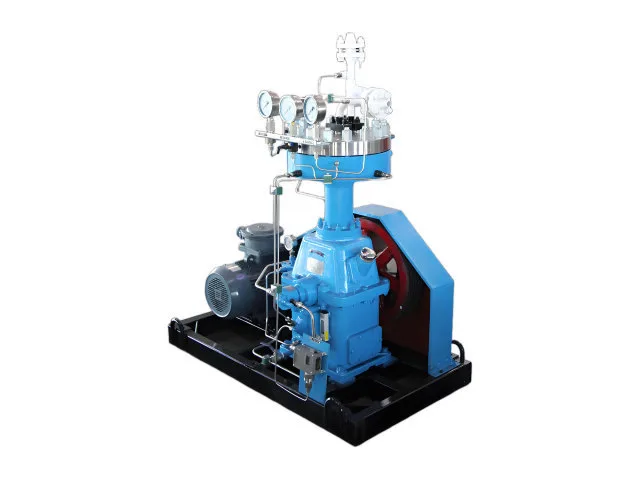

একটি ডায়াফ্রাম GZ1 ডায়াফ্রাম কম্প্রেসারের ভিতরে হাইড্রোলিক এবং লুব্রিকেশন সিস্টেম থেকে কম্প্রেশন চেম্বারকে আলাদা করে। গ্যাস চেম্বারে সরাসরি অপারেটিং পিস্টনের পরিবর্তে ডায়াফ্রামের গতিবিধি দ্বারা সংকুচিত হয়, যা তেলকে গ্যাস পথের বাইরে রাখে। একক-পর্যায়ের সংকোচকারী হিসাবে, GZ1 নিম্ন-প্রবাহ উচ্চ-চাপ পরিষেবা থেকে মাঝারি চাপ অনুপাত সহ উচ্চ-প্রবাহ অ্যাপ্লিকেশন পর্যন্ত কনফিগারেশনে উপলব্ধ। নির্বাচন গ্যাস প্রবাহ, স্তন্যপান চাপ, নিষ্কাশন চাপ, তাপমাত্রা, এবং গ্যাস বৈশিষ্ট্যের প্রকৃত সংমিশ্রণের উপর ভিত্তি করে।
|
মডেল |
সংকুচিত মাধ্যম |
ভলিউমেট্রিক প্রবাহ হার |
স্তন্যপান চাপ |
নিষ্কাশন চাপ |
গতি |
সামগ্রিক মাত্রা |
ওজন |
বৈদ্যুতিক মোটর |
|
|
শক্তি (কিলোওয়াট) |
ভোল্টেজ(V) |
||||||||
|
GZ1-3/4 |
উচ্চ বিশুদ্ধতা গ্যাস, নিষ্ক্রিয় গ্যাস, দাহ্য এবং বিস্ফোরক গ্যাস, বিষাক্ত গ্যাস এবং অন্যান্য বিশেষ গ্যাস |
3 |
1এটিএম |
0.4 |
400-430 |
1500×1000×1500 |
0.8 |
1.5 |
≈380 |
|
GZ1-4/1～12 |
4 |
0.1 |
1.2 |
2.2 |
|||||
|
GZ1-5/13 |
5 |
1এটিএম |
1.3 |
1.5 |
|||||
|
GZ1-10/5 |
10 |
1এটিএম |
0.5 |
2.2 |
|||||
|
GZ1-10/2～13 |
10 |
0.2 |
1.3 |
3 |
|||||
|
GZ1-12/1～12 |
12 |
0.1 |
1.2 |
3 |
|||||
|
GZ1-40/7～16 |
40 |
0.7 |
1.6 |
5.5 |
|||||
|
GZ1-40/8～15 |
40 |
0.8 |
1.5 |
5.5 |
|||||
|
GZ1-50/6～12 |
50 |
0.6 |
1.2 |
3 |
|||||
|
GZ1-60/10～13 |
60 |
1 |
1.3 |
5.5 |
|||||
|
GZ1-3/10～160 |
3 |
1 |
15.7 |
3 |
|||||
|
GZ1-5/13～200 |
5 |
1.3 |
19.6 |
1.5 |
|||||
|
GZ1-5/11～150 |
5 |
1.1 |
14.7 |
1.5 |
|||||
|
GZ1-6/13～160 |
6 |
1.3 |
15.7 |
2.2 |
|||||
|
GZ1-8/5～25 |
8 |
0.5 |
2.5 |
2.2 |
|||||
|
GZ1-10/4～50 |
10 |
0.4 |
5 |
3 |
|||||
|
GZ1-10/70～80 |
10 |
7 |
8 |
5.5 |
|||||
|
GZ1-10/30～220 |
10 |
3 |
21.6 |
4 |
|||||
|
GZ1-10/50～250 |
10 |
5 |
24.5 |
5.5 |
|||||
|
GZ1-20/10～500 |
20 |
1 |
49 |
3 |
|||||
|
GZ1-25/8～20 |
25 |
0.8 |
2 |
3 |
|||||
|
GZ1-30/20～55 |
30 |
2 |
5.5 |
5.5 |
|||||
|
GZ1-50/140～200 |
50 |
14 |
19.6 |
5.5 |
|||||
|
GZ1-60/18～30 |
60 |
1.8 |
3 |
5.5 |
|||||
|
GZ1-60/130～200 |
60 |
13 |
19.6 |
3 |
|||||
উচ্চ-বিশুদ্ধ গ্যাস সিস্টেমের জন্য, গ্যাসের পরিচ্ছন্নতা বজায় রাখা কেবল প্রয়োজনীয় স্রাবের চাপে পৌঁছানোর চেয়ে বেশি গুরুত্বপূর্ণ হতে পারে। GZ1 হাইড্রোলিক এবং তৈলাক্তকরণ বিভাগ থেকে গ্যাস চেম্বার আলাদা করতে একটি ডায়াফ্রাম ব্যবহার করে। তাই সংকুচিত গ্যাস তেল-লুব্রিকেটেড কম্প্রেশন চেম্বারের মধ্য দিয়ে যাওয়ার পরিবর্তে ডায়াফ্রামের গ্যাসের পাশে থাকে।
এই কনফিগারেশনটি দরকারী যেখানে তেল বহনকারী গ্যাসের গুণমান, ডাউনস্ট্রিম সরঞ্জাম বা প্রক্রিয়া নিজেই প্রভাবিত করতে পারে।
কিছু গ্যাস সিস্টেমের জন্য একটি বড় গ্যাস থ্রুপুট প্রয়োজন ছাড়াই যথেষ্ট চাপ বৃদ্ধির প্রয়োজন হয়। GZ1 কনফিগারেশনগুলি GZ1-3/10-160, GZ1-5/13-200 এবং GZ1-20/10-500 এর মতো মডেলগুলি সহ এই ধরণের শুল্ককে কভার করে৷
GZ1-20/10–500, উদাহরণস্বরূপ, 1 MPa সাকশন চাপ এবং 49 MPa নিষ্কাশন চাপ সহ 20 Nm³/h এর জন্য নির্দিষ্ট করা হয়েছে। মডেল নির্বাচন এখনও প্রকৃত গ্যাস বৈশিষ্ট্য এবং অপারেটিং অবস্থার উপর নির্ভর করে।
GZ1 পরিসীমা বায়ুমণ্ডলীয়-চাপ স্তন্যপানের মধ্যে সীমাবদ্ধ নয়। উপলব্ধ মডেলগুলির মধ্যে 1.0, 1.3, 3.0, 5.0, 13.0 এবং 14.0 MPa-এ কনফিগারেশন সহ নিম্ন-চাপের অবস্থা থেকে উল্লেখযোগ্যভাবে চাপযুক্ত গ্যাস উত্স পর্যন্ত ইনলেট চাপ অন্তর্ভুক্ত।
বিদ্যমান গ্যাস সরবরাহ, স্টোরেজ জাহাজ বা প্রক্রিয়া লাইনের সাথে কম্প্রেসারকে একীভূত করার সময় এটি ইঞ্জিনিয়ারদের আরও বিকল্প দেয়।
উচ্চ-বিশুদ্ধতা গ্যাস, নিষ্ক্রিয় গ্যাস, দাহ্য এবং বিস্ফোরক গ্যাস, বিষাক্ত গ্যাস এবং অন্যান্য বিশেষ গ্যাসের জন্য উপযুক্ত সিলিং, উপকরণ এবং অপারেটিং নিয়ন্ত্রণ প্রয়োজন। ডায়াফ্রাম কম্প্রেশন নীতি একটি বন্ধ গ্যাস চেম্বার প্রদান করে এবং তৈলাক্তকরণ সিস্টেম থেকে গ্যাসকে আলাদা করে।
বিশেষ মিডিয়ার জন্য, কম্প্রেসার কনফিগারেশন নিশ্চিত হওয়ার আগে গ্যাসের গঠন এবং ভৌত ও রাসায়নিক বৈশিষ্ট্যগুলি অবশ্যই পর্যালোচনা করা উচিত। উপাদান সামঞ্জস্য এবং অপারেটিং শর্ত নির্বাচন প্রক্রিয়ার অংশ.
একটি সংকোচকারী মডেল শুধুমাত্র প্রবাহ হার থেকে সঠিকভাবে নির্বাচন করা যাবে না। একই গ্যাস প্রবাহ সহ দুটি সিস্টেমে সম্পূর্ণ ভিন্ন কম্প্রেসার কনফিগারেশনের প্রয়োজন হতে পারে যদি তাদের স্তন্যপান চাপ, স্রাব চাপ, গ্যাসের গঠন বা অপারেটিং তাপমাত্রা ভিন্ন হয়।
জিন্ডিং সম্পূর্ণ অপারেটিং ডেটা মূল্যায়ন করতে পারে এবং প্রয়োজনীয় গ্যাস প্রবাহ এবং চাপের অবস্থার উপর ভিত্তি করে একটি উপযুক্ত GZ1 কনফিগারেশন সুপারিশ করতে পারে।

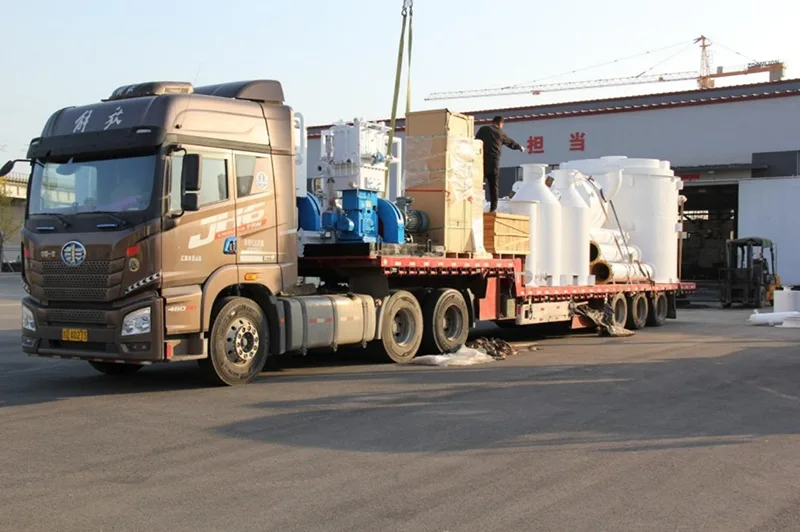

জিন্ডিং সরঞ্জাম কনফিগারেশন এবং পরিবহন প্রয়োজনীয়তা অনুযায়ী ডায়াফ্রাম কম্প্রেসারের প্রস্তুতি এবং বিতরণ পরিচালনা করে। চালানের আগে, কম্প্রেসার লোড করার জন্য প্রস্তুত করা হয় এবং শিপিংয়ের প্রয়োজনীয়তার বিরুদ্ধে সরঞ্জামের ব্যবস্থা পরীক্ষা করা হয়।

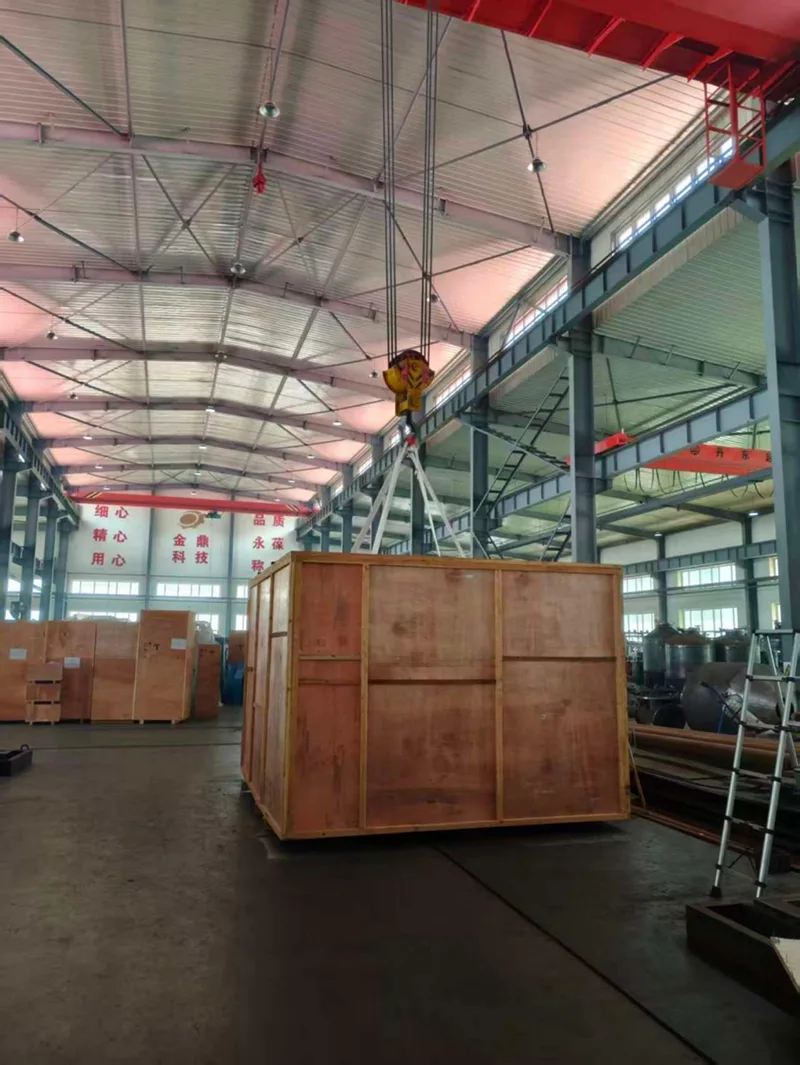

বৃহত্তর শিল্প সংকোচকারী ইউনিটগুলির জন্য, লোডিং এবং পরিবহনের জন্য উপযুক্ত উত্তোলনের ব্যবস্থা এবং ট্রানজিটের সময় নিরাপদ অবস্থান প্রয়োজন। বিতরণ প্রক্রিয়া সরঞ্জাম মাত্রা, গন্তব্য এবং গ্রাহকের প্রয়োজনীয়তা অনুযায়ী সমন্বিত করা যেতে পারে।
GZ1 কনফিগারেশন উচ্চ-বিশুদ্ধতা গ্যাস, নিষ্ক্রিয় গ্যাস, দাহ্য এবং বিস্ফোরক গ্যাস, বিষাক্ত গ্যাস এবং অন্যান্য বিশেষ গ্যাসের জন্য ব্যবহার করা যেতে পারে। উপকরণ এবং কম্প্রেসার কনফিগারেশন নির্বাচন করার আগে প্রকৃত গ্যাসের গঠন পর্যালোচনা করা আবশ্যক।
সরবরাহকৃত মডেলগুলির মধ্যে, GZ1-20/10-500 49 MPa এর নিষ্কাশন চাপে পৌঁছায়। অন্যান্য মডেল বিভিন্ন চাপ পরিসীমা কভার, তাই উপযুক্ত মডেল প্রয়োজনীয় প্রবাহ এবং খাঁড়ি অবস্থা অনুযায়ী নির্বাচন করা উচিত.
ডায়াফ্রাম গ্যাস চেম্বারকে হাইড্রোলিক এবং তৈলাক্তকরণ বিভাগ থেকে আলাদা করে, তাই সংকুচিত গ্যাস সাধারণত লুব্রিকেটিং তেলের সাথে সরাসরি যোগাযোগে আসে না। এটি অনেক উচ্চ-বিশুদ্ধতা গ্যাস অ্যাপ্লিকেশনের জন্য কনফিগারেশনকে উপযুক্ত করে তোলে।
হ্যাঁ, GZ1 সিরিজটি নির্বাচিত দাহ্য, বিস্ফোরক এবং বিষাক্ত গ্যাস অ্যাপ্লিকেশনের জন্য কনফিগার করা যেতে পারে। যেহেতু গ্যাসের বৈশিষ্ট্যগুলি উল্লেখযোগ্যভাবে পরিবর্তিত হয়, তাই নির্বাচনের আগে গ্যাসের গঠন, অপারেটিং চাপ, তাপমাত্রা এবং প্রাসঙ্গিক ভৌত ও রাসায়নিক ডেটা সরবরাহ করা উচিত।
প্রয়োজনীয় প্রবাহ হার, স্তন্যপান চাপ এবং নিষ্কাশন চাপ দিয়ে শুরু করুন। গ্যাসের গঠন, খাঁড়ি তাপমাত্রা এবং অপারেটিং প্রয়োজনীয়তাগুলিও গুরুত্বপূর্ণ। জিন্ডিং তখন উপলব্ধ GZ1 কনফিগারেশনের সাথে এই শর্তগুলিকে মেলাতে পারে৷
অনুগ্রহ করে খাঁড়ি চাপ এবং তাপমাত্রা, প্রয়োজনীয় নিষ্কাশন চাপ, ভলিউমেট্রিক প্রবাহ হার, সংকুচিত মাঝারি এবং অপারেটিং প্রয়োজনীয়তা প্রদান করুন। বিশেষ গ্যাসের জন্য, গ্যাসের গঠন এবং প্রাসঙ্গিক ভৌত ও রাসায়নিক বৈশিষ্ট্যগুলি প্রদান করুন যাতে সংকোচকারী কনফিগারেশনটি সঠিকভাবে মূল্যায়ন করা যায়।
