শিল্প গ্যাস সংকোচন সবসময় কেবল চাপ বৃদ্ধির বিষয় নয়। অনেক প্রকল্পে, প্রয়োজনীয় প্রবাহ হার বজায় রেখে এবং গ্যাসের নিজস্ব বৈশিষ্ট্যগুলিকে মিটমাট করার সময় কম্প্রেসারকে একটি বিদ্যমান প্রক্রিয়া চাপ এবং একটি নির্দিষ্ট নিম্ন প্রবাহের চাপের মধ্যে কাজ করতে হবে। জিন্ডিং GD3 ডায়াফ্রাম কম্প্রেসার এই ধরনের দায়িত্বের জন্য তৈরি করা হয়েছে। এই সিরিজে খুব কম সাকশন প্রেসার থেকে উচ্চতর ইনলেট প্রেসার পর্যন্ত কাজ করা কনফিগারেশনগুলিকে অন্তর্ভুক্ত করে, যা এটিকে গ্যাসের চাপ বৃদ্ধি, প্রক্রিয়া গ্যাস স্থানান্তর, উচ্চ-চাপ সংকোচন এবং নির্বাচিত গ্যাস ফিলিং অ্যাপ্লিকেশনগুলির জন্য ব্যবহার করার অনুমতি দেয়।
পণ্য পরিসর একটি বিস্তৃত প্রবাহ ক্ষমতাকে কভার করে, যা GD3 কে ছোট পরীক্ষাগার-স্কেল কম্প্রেশনের বাইরে অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে এবং এখনও ডায়াফ্রাম প্রযুক্তির সাথে যুক্ত গ্যাস বিচ্ছেদ সুবিধা প্রদান করে। নির্বাচিত কনফিগারেশনের উপর নির্ভর করে, কম্প্রেসার তুলনামূলকভাবে কম-ভলিউমের উচ্চ-চাপের শুল্কগুলির পাশাপাশি উচ্চ-প্রবাহ শিল্প গ্যাস অ্যাপ্লিকেশনগুলি পরিচালনা করতে পারে।
|
মডেল |
সংকুচিত মাধ্যম |
ভলিউমেট্রিক প্রবাহ হার |
স্তন্যপান চাপ |
নিষ্কাশন চাপ |
গতি |
সামগ্রিক মাত্রা |
ওজন |
বৈদ্যুতিক মোটর |
|
|
শক্তি (কিলোওয়াট) |
ভোল্টেজ(V) |
||||||||
|
জিডি৩-৬০/১১ |
উচ্চ বিশুদ্ধতা গ্যাস, নিষ্ক্রিয় গ্যাস, দাহ্য এবং বিস্ফোরক গ্যাস, বিষাক্ত গ্যাস এবং অন্যান্য বিশেষ গ্যাস |
60 |
1এটিএম |
1.1 |
400-430 |
3100×1800×1850 |
2.85 |
30 |
≈380 |
|
GD3-75/5 |
75 |
1এটিএম |
0.5 |
2.85 |
18.5 |
||||
|
GD3-80/0.1-5 |
80 |
0.01 |
0.5 |
2.85 |
18.5 |
||||
|
GD3-80/0.1-13 |
80 |
0.01 |
1.3 |
2.85 |
22 |
||||
|
জিডি৩-১০০/৬ |
100 |
1এটিএম |
0.6 |
2.85 |
22 |
||||
|
GD3-100/0.1-5 |
100 |
0.01 |
0.5 |
2.85 |
22 |
||||
|
GD3-80～100/0.1～0.4-5 |
80-100 |
০.০১-০.০৪ |
0.5 |
2.85 |
22 |
||||
|
GD3-110/0.5-6 |
110 |
0.05 |
0.6 |
2.85 |
22 |
||||
|
GD3-130/0.5-3.5 |
130 |
0.05 |
0.35 |
2.85 |
15 |
||||
|
GD3-145/0.5-6 |
145 |
0.05 |
0.6 |
2.85 |
18.5 |
||||
|
GD3-260/1-5 |
260 |
0.1 |
0.5 |
2.85 |
22 |
||||
|
GD3-180/3-15 |
180 |
0.3 |
1.5 |
2.85 |
30 |
||||
|
GD3-400/7-25 |
400 |
0.7 |
2.5 |
3 |
37 |
||||
|
GD3-500/7-16 |
500 |
0.7 |
1.6 |
3 |
37 |
||||
|
GD3-20/200 |
20 |
1এটিএম |
19.6 |
2.75 |
18.5 |
||||
|
GD3-20/160 |
20 |
1এটিএম |
15.7 |
2.65 |
15 |
||||
|
জিডি৩-৩০/২৫ |
30 |
1এটিএম |
2.5 |
2.65 |
15 |
||||
|
GD3-30/160 |
30 |
1এটিএম |
15.7 |
2.75 |
22 |
||||
|
GD3-30/1～160 |
30 |
0.1 |
15.7 |
2.75 |
18.5 |
||||
|
জিডি৩-৩৫/২০ |
35 |
1এটিএম |
2 |
2.65 |
15 |
||||
|
জিডি৩-৩৫/১৪০ |
35 |
1এটিএম |
13.7 |
2.75 |
18.5 |
||||
|
জিডি৩-৪০/২৫ |
40 |
1এটিএম |
2.5 |
2.65 |
15 |
||||
|
GD3-40/1～45 |
40 |
0.1 |
4.5 |
2.75 |
22 |
||||
|
GD3-40/100 |
40 |
1এটিএম |
10 |
2.75 |
22 |
||||
|
GD3-40/1-160 |
40 |
0.1 |
15.7 |
2.75 |
30 |
||||
|
GD3-45/-0.2～5 |
45 |
-0.02 |
0.5 |
2.75 |
18.5 |
||||
|
জিডি৩-৪৫/৩০ |
45 |
1এটিএম |
3.0 |
2.65 |
18.5 |
||||
|
GD3-55/20～350 |
55 |
2 |
34.3 |
2.75 |
30 |
||||
|
GD3-55/2～150 |
55 |
0.2 |
14.7 |
2.75 |
30 |
||||
|
GD3-60/0.5-25 |
60 |
0.05 |
2.5 |
2.65 |
18.5 |
||||
|
GD3-60/1～25 |
60 |
0.1 |
2.5 |
2.65 |
15 |
||||
|
GD3-80/1～25 |
80 |
0.1 |
2.5 |
2.75 |
18.5 |
||||
|
GD3-80/13～200 |
80 |
1.3 |
19.6 |
2.75 |
30 |
||||
|
GD3-80/0.4～30 |
80 |
0.04 |
3 |
2.75 |
22 |
||||
|
GD3-40～90/1～4-100 |
40-90 |
০.১-০.৪ |
9.8 |
2.65 |
30 |
||||
|
GD3-100/4～45 |
100 |
0.4 |
4.5 |
2.65 |
15 |
||||
|
GD3-100/8～130 |
100 |
0.8 |
12.7 |
2.75 |
30 |
||||
|
GD3-100/50～150 |
100 |
5 |
14.7 |
2.75 |
37 |
||||
|
GD3-100/13～200 |
100 |
1.3 |
19.6 |
2.75 |
37 |
||||
|
GD3-120/12～160 |
120 |
1.2 |
15.7 |
2.75 |
37 |
||||
|
GD3-100/9-220 |
100 |
0.9 |
21.6 |
2.75 |
37 |
||||
|
GD3-70～140/1～4-45 |
70-140 |
০.১-০.৪ |
4.5 |
2.75 |
30 |
||||
|
GD3-160/20-160 |
160 |
2.0 |
15.7 |
2.75 |
45 |
||||
|
GD3-170/5-50 |
170 |
0.5 |
5 |
2.65 |
37 |
||||
|
GD3-80～200/1～4-45 |
200 |
1～4 |
4.5 |
2.75 |
30 |
||||
|
GD3-120/10～160 |
120 |
1 |
15.7 |
2.75 |
30 |
||||
|
GD3-60/12-160 |
60 |
1.2 |
15.7 |
3.1 |
22 |
||||
|
GD3-70/35-360 |
70 |
3.5 |
35.3 |
3.1 |
37 |
||||
|
GD3-120/35-225 |
120 |
3.5 |
22.1 |
3.1 |
37 |
||||
|
GD3-120/50-360 |
120 |
5.0 |
35.3 |
3.1 |
30 |
||||
|
GD3-140/25-160 |
140 |
2.5 |
15.7 |
3.1 |
30 |
||||
|
GD3-200/5～25 |
200 |
0.5 |
2.5 |
2.75 |
30 |
||||
|
GD3-220/50-160 |
220 |
5.0 |
15.7 |
3.1 |
37 |
||||
|
GD3-250/7.5-36 |
250 |
0.75 |
3.6 |
3 |
37 |
||||

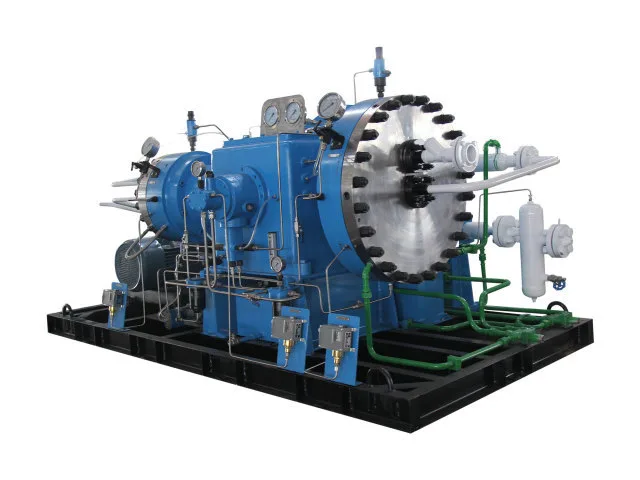

GD3 ডায়াফ্রাম কম্প্রেসার হাইড্রোলিক ড্রাইভ সিস্টেম থেকে প্রক্রিয়া গ্যাসকে আলাদা করতে একটি ধাতব ডায়াফ্রাম ব্যবহার করে। এই নকশাটি তৈলাক্তকরণ তেল থেকে দূষণের ঝুঁকি হ্রাস করে এবং নির্দিষ্ট বিশুদ্ধতা, সিলিং এবং উপাদান সামঞ্জস্যের প্রয়োজনীয়তার সাথে বিশেষ গ্যাসের নিয়ন্ত্রিত সংকোচনকে সমর্থন করে।
GD3 সিরিজ বিভিন্ন ইনলেট এবং স্রাব চাপ অবস্থার জন্য কনফিগার করা যেতে পারে. নির্বাচিত কনফিগারেশনের উপর নির্ভর করে, অ্যাপ্লিকেশনগুলির মধ্যে কম ইনলেট চাপ থেকে গ্যাস সংকোচন, প্রক্রিয়া পর্যায়ে চাপ বৃদ্ধি এবং স্টোরেজ সিস্টেম থেকে উচ্চ-চাপের সরঞ্জামগুলিতে গ্যাস স্থানান্তর অন্তর্ভুক্ত থাকতে পারে। প্রয়োজনীয় চাপ অনুপাত, গ্যাস প্রবাহের হার এবং মাধ্যমের বৈশিষ্ট্যগুলি উপযুক্ত কনফিগারেশন নির্ধারণের মূল কারণ।
ইকুইপমেন্ট নির্বাচন সম্পূর্ণ অপারেটিং অবস্থার উপর ভিত্তি করে হওয়া উচিত, যার মধ্যে ইনলেট চাপ, লক্ষ্য স্রাব চাপ, প্রবাহ ক্ষমতা, গ্যাসের গঠন এবং শুল্ক চক্র, শুধুমাত্র সর্বাধিক স্রাব চাপের পরিবর্তে। এই পরামিতিগুলি নির্দিষ্ট অ্যাপ্লিকেশনের জন্য উপযুক্ত একটি কনফিগারেশন স্থাপন করতে সহায়তা করে।
প্রেরণের আগে, কম্প্রেসার এবং এর উপাদানগুলি সরঞ্জামের মাত্রা, ওজন এবং পরিবহনের প্রয়োজনীয়তা অনুসারে নির্বাচিত প্যাকেজিং সহ চালানের জন্য প্রস্তুত করা হয়। যথাযথ প্রতিরক্ষামূলক ব্যবস্থা হ্যান্ডলিং এবং ট্রানজিটের সময় ক্ষতির ঝুঁকি কমাতে সাহায্য করে।
শিপিং ব্যবস্থা গন্তব্য, ডেলিভারি সময়সূচী এবং কার্গো স্পেসিফিকেশন অনুযায়ী পরিকল্পনা করা যেতে পারে। সরঞ্জাম এবং রুটের উপর নির্ভর করে, উপলব্ধ বিকল্পগুলির মধ্যে সমুদ্রের মালবাহী, রেল মালবাহী বা অন্যান্য উপযুক্ত পরিবহন পদ্ধতি অন্তর্ভুক্ত থাকতে পারে। বড় বা ভারী ইউনিটের জন্য ডেডিকেটেড লোডিং এবং পরিবহন ব্যবস্থার প্রয়োজন হতে পারে।
জিন্ডিং সম্মত অর্ডারের প্রয়োজনীয়তা অনুযায়ী এক্সপোর্ট প্যাকেজিং এবং ডেলিভারি বিশদ সমন্বয় করে। প্রকল্প-নির্দিষ্ট ব্যবস্থার মধ্যে শিপিং চিহ্ন, প্যাকেজিং স্পেসিফিকেশন এবং গ্রাহকের মনোনীত মালবাহী ফরওয়ার্ডারের সাথে সমন্বয় অন্তর্ভুক্ত থাকতে পারে।
নির্বাচিত GD3 মডেল, চালানের গন্তব্য এবং প্রযোজ্য লজিস্টিক প্রয়োজনীয়তার উপর ভিত্তি করে অর্ডার প্রক্রিয়াকরণের সময় চূড়ান্ত প্যাকেজিং এবং পরিবহন পরিকল্পনা নিশ্চিত করা হয়।
GD3 সিরিজটি উচ্চ-বিশুদ্ধতা গ্যাস, নিষ্ক্রিয় গ্যাস, দাহ্য এবং বিস্ফোরক গ্যাস, বিষাক্ত গ্যাস এবং অন্যান্য বিশেষ গ্যাসের জন্য কনফিগার করা যেতে পারে। চূড়ান্ত কনফিগারেশন সংকুচিত মাধ্যমের বৈশিষ্ট্য এবং প্রকল্প অপারেটিং অবস্থার উপর নির্ভর করে।
GD3 পণ্য পরিসীমা স্তন্যপান এবং স্রাব চাপ একটি বিস্তৃত পরিসীমা কভার. নির্বাচিত মডেলের উপর নির্ভর করে, তালিকাভুক্ত কনফিগারেশনগুলিতে খুব কম ইনলেট চাপ এবং আনুমানিক 35.3 MPa পর্যন্ত স্রাবের চাপ অন্তর্ভুক্ত রয়েছে।
প্রতিনিধি GD3 মডেলগুলি প্রায় 20 Nm³/h থেকে 500 Nm³/h পর্যন্ত প্রবাহের ক্ষমতা কভার করে। প্রয়োজনীয় প্রক্রিয়া প্রবাহ এবং অপারেটিং শর্ত অনুযায়ী উপযুক্ত ক্ষমতা নির্বাচন করা উচিত।
হ্যাঁ। অনেক GD3 কনফিগারেশন একটি বিদ্যমান ইনলেট চাপ থেকে উচ্চতর প্রক্রিয়া বা স্টোরেজ চাপে গ্যাসের চাপ বাড়ানোর জন্য ডিজাইন করা হয়েছে। প্রযুক্তিগত নির্বাচনের জন্য প্রয়োজনীয় স্তন্যপান চাপ এবং স্রাব চাপ প্রদান করা উচিত।
ডায়াফ্রাম হাইড্রোলিক ড্রাইভ এবং তৈলাক্তকরণ সিস্টেম থেকে প্রক্রিয়া গ্যাসকে আলাদা করে। স্বাভাবিক অপারেশন চলাকালীন, প্রক্রিয়া গ্যাস কম্প্রেশন চেম্বারে লুব্রিকেটিং তেলের সাথে সরাসরি যোগাযোগ করে না।
অনুগ্রহ করে গ্যাসের মাধ্যম, গ্যাসের গঠন বা বিশুদ্ধতা, স্তন্যপান চাপ, প্রয়োজনীয় স্রাবের চাপ এবং প্রয়োজনীয় প্রবাহের হার প্রদান করুন। অপারেটিং ঘন্টা, ইনস্টলেশন শর্ত, শীতল প্রয়োজনীয়তা এবং বৈদ্যুতিক প্রয়োজনীয়তা জিন্ডিং ইঞ্জিনিয়ারদের একটি উপযুক্ত কনফিগারেশন সুপারিশ করতে সাহায্য করতে পারে।
হ্যাঁ। GD3 সিরিজ সংকুচিত গ্যাস এবং প্রকল্প অপারেটিং প্রয়োজনীয়তা অনুযায়ী কনফিগার করা যেতে পারে। প্রযুক্তিগত নির্বাচন চাপ, প্রবাহ, গ্যাস বৈশিষ্ট্য এবং ইনস্টলেশন অবস্থার উপর ভিত্তি করে সমন্বয় অন্তর্ভুক্ত থাকতে পারে।
