একটি নির্দিষ্ট চাপ বা প্রবাহের অবস্থার মধ্যে সীমাবদ্ধ থাকার পরিবর্তে, এম টাইপ পিস্টন কম্প্রেসার বায়ুমণ্ডলীয় স্তন্যপান, নিম্ন-চাপের গ্যাস গ্রহণ এবং চাপ প্রক্রিয়া গ্যাসের জন্য কনফিগারেশন অন্তর্ভুক্ত করে। প্রয়োজনীয় স্রাবের চাপ, গ্যাসের বৈশিষ্ট্য, প্রবাহের চাহিদা এবং প্রক্রিয়ার শর্ত অনুসারে বিভিন্ন সিলিন্ডার ব্যবস্থাও নির্বাচন করা যেতে পারে। সর্বাধিক কম্প্রেশন স্তর চারটি পর্যায়।
পেট্রোকেমিক্যাল প্ল্যান্ট এবং শিল্প গ্যাস সিস্টেমের জন্য যথেষ্ট গ্যাস ভলিউম পরিচালনা করে, কম্প্রেসার নির্বাচন সাধারণত একা চাপের পরিবর্তে সম্পূর্ণ অপারেটিং ডিউটি দ্বারা নির্ধারিত হয়। এম টাইপ পরিসীমা তাই প্রতিটি প্রকল্পের প্রকৃত প্রক্রিয়া প্রয়োজনীয়তার চারপাশে কনফিগার করা হয়।
|
মডেল |
ইনলেট চাপ |
আউটলেট চাপ |
নামমাত্র ভলিউমেট্রিক প্রবাহ হার |
সিলিন্ডার তৈলাক্তকরণ পদ্ধতি |
শক্তি |
গতি |
|
4M40-420/0.06-3 |
0.006 |
0.3 |
420 |
তেল আছে |
1800 |
330 |
|
4M32-117/0.2-40 |
0.02 |
4.0 |
117 |
তেল আছে |
1400 |
330 |
|
4M32W-270/16 |
বায়ুমণ্ডলীয় চাপ |
1.6 |
270 |
তেল মুক্ত |
2400 |
330 |
|
4M32W-100/80 |
বায়ুমণ্ডলীয় চাপ |
8.0 |
100 |
তেল মুক্ত |
1600 |
330 |
|
4M32W-343/6-57 |
0.6 |
5.7 |
343 |
তেল মুক্ত |
2300 |
330 |
|
4M32W-185/0.2-25 |
0.02 |
2.5 |
185 |
তেল মুক্ত |
1900 |
330 |
|
4M32W-1667/4.2-5.7 |
0.42 |
0.57 |
1667 |
তেল মুক্ত |
1600 |
330 |
|
4M25-156/26 |
বায়ুমণ্ডলীয় চাপ |
2.6 |
156 |
তেল আছে |
1600 |
370 |
|
4M25W-115/0.86-20 |
0.086 |
2.0 |
115 |
তেল মুক্ত |
1000 |
370 |
|
4M25-180/16 |
বায়ুমণ্ডলীয় চাপ |
1.6 |
180 |
তেল আছে |
1600 |
370 |
|
4M16-80/25 |
বায়ুমণ্ডলীয় চাপ |
2.5 |
80 |
তেল আছে |
900 |
370 |
|
4M16-79/0.1-33 |
0.01 |
3.3 |
79 |
তেল আছে |
900 |
370 |
|
4M16W-84/0.4-8.8 |
0.04 |
0.88 |
84 |
তেল মুক্ত |
560 |
370 |
|
4M10W-40/38 |
বায়ুমণ্ডলীয় চাপ |
3.8 |
40 |
তেল মুক্ত |
500 |
420 |
|
4M10W-57/0.1-16 |
0.01 |
1.6 |
57 |
তেল মুক্ত |
500 |
420 |
প্রতিসম ভারসাম্য বিন্যাস এম টাইপ পিস্টন কম্প্রেসারের সংজ্ঞায়িত বৈশিষ্ট্যগুলির মধ্যে একটি।
পারস্পরিক সংকোচনের সময়, পিস্টন এবং সংযোগকারী উপাদানগুলি ক্রমাগত জড়তা বল তৈরি করে। কম্প্রেসার ক্ষমতা এবং ড্রাইভিং ক্ষমতা বৃদ্ধির সাথে সাথে, এই শক্তিগুলিকে নিয়ন্ত্রণ করা মেশিনের সামগ্রিক অপারেশনের জন্য ক্রমবর্ধমান গুরুত্বপূর্ণ হয়ে ওঠে। প্রতিসম বিন্যাস পারস্পরিক উপাদানগুলির গতিবিধির ভারসাম্য বজায় রাখতে সাহায্য করে এবং বড় শিল্প সংকোচন লোডের অধীনে মসৃণ অপারেশন সমর্থন করে।
অবিচ্ছেদ্য সংকোচকারী শরীরের সাথে মিলিত, এই কাঠামোগত বিন্যাস উচ্চ-শক্তি অ্যাপ্লিকেশনের জন্য একটি স্থিতিশীল যান্ত্রিক ভিত্তি প্রদান করে।
নকল ইস্পাত ক্র্যাঙ্কশ্যাফ্ট ক্রমাগত অপারেশন চলাকালীন উত্পন্ন ট্রান্সমিশন লোড সহ্য করতে ব্যবহার করা হয়, যখন পিস্টন এবং ক্রসহেডের মধ্যে আধা-হাইড্রোলিক সংযোগ বৃহত্তর কম্প্রেসার কনফিগারেশনে ব্যবহৃত ট্রান্সমিশন সিস্টেমকে সমর্থন করে।
এম টাইপ কম্প্রেসার সমাবেশের জন্য অনমনীয়তা প্রদান করতে এবং প্রধান যান্ত্রিক উপাদানগুলির প্রান্তিককরণকে সমর্থন করার জন্য একটি অবিচ্ছেদ্য দেহ কাঠামো ব্যবহার করে।
ট্রান্সমিশন সিস্টেমের জন্য একটি নকল ইস্পাত ক্র্যাঙ্কশ্যাফ্ট ব্যবহার করা হয়। এই নির্মাণ উচ্চ-শক্তি গ্যাস সংকোচনের সাথে যুক্ত লোড অবস্থার জন্য উপযুক্ত।
কনফিগারেশনের উপর নির্ভর করে, M টাইপ কম্প্রেসারগুলি প্রায় 300 থেকে 490 r/min গতির মধ্যে কাজ করে। নির্বাচিত গতি কম্প্রেসার মডেল এবং প্রক্রিয়া শুল্কের সাথে মিলে যায়।
ট্রান্সমিশন বিভাগটি অপারেশন চলাকালীন চলমান যান্ত্রিক উপাদানগুলির তৈলাক্তকরণের প্রয়োজনীয়তাগুলিকে সমর্থন করার জন্য বিপরীত লুব্রিকেশন প্রযুক্তি গ্রহণ করে।
পিস্টন এবং ক্রসহেডের মধ্যে ব্যবহৃত আধা-হাইড্রোলিক সংযোগ প্রযুক্তি কম্প্রেসারের ভারী-শুল্ক যান্ত্রিক ব্যবস্থার অংশ।
একসাথে, এই কাঠামোগত বৈশিষ্ট্যগুলি অ্যাপ্লিকেশনগুলিতে স্থিতিশীল ক্রিয়াকলাপকে সমর্থন করে যেখানে বড় গ্যাস ভলিউম এবং টেকসই শিল্প কাজের লোডগুলি পরিচালনা করার জন্য কম্প্রেসারের প্রয়োজন হতে পারে।
এম টাইপ পিস্টন কম্প্রেসার সিরিজে লুব্রিকেটেড এবং তেল-মুক্ত সিলিন্ডার কনফিগারেশন উভয়ই রয়েছে। উপযুক্ত পছন্দটি সংকুচিত গ্যাস, প্রক্রিয়ার প্রয়োজনীয়তা, ডাউনস্ট্রিম সরঞ্জাম এবং গ্যাস পরিচ্ছন্নতার প্রয়োজনীয়তার উপর নির্ভর করে।
|
নির্বাচন ফ্যাক্টর |
লুব্রিকেটেড সিলিন্ডার কনফিগারেশন |
তেল-মুক্ত সিলিন্ডার কনফিগারেশন |
|
সিলিন্ডার তৈলাক্তকরণ |
কম্প্রেসার কনফিগারেশন অনুযায়ী সিলিন্ডারে লুব্রিকেশন ব্যবহার করা হয় |
তেল-মুক্ত কম্প্রেশন প্রয়োজনীয়তার জন্য সিলিন্ডার কনফিগার করা হয়েছে |
|
সাধারণ বিবেচনা |
যখন প্রক্রিয়া শর্ত সিলিন্ডার তৈলাক্তকরণ অনুমতি দেয় নির্বাচিত |
নির্বাচন করা হয় যখন প্রক্রিয়া গ্যাসের সরাসরি তেল দূষণ কমিয়ে আনতে হবে |
|
গ্যাস পরিচ্ছন্নতার প্রয়োজনীয়তা |
ডাউনস্ট্রিম প্রক্রিয়া প্রয়োজনীয়তার উপর নির্ভর করে |
তেল-মুক্ত সিলিন্ডার কনফিগারেশন প্রয়োজন এমন প্রক্রিয়াগুলির জন্য উপযুক্ত |
|
কম্প্রেসার নির্বাচন |
গ্যাস বৈশিষ্ট্য এবং প্রকল্প শর্ত দ্বারা নির্ধারিত |
গ্যাস বিশুদ্ধতা এবং প্রক্রিয়া প্রয়োজনীয়তা দ্বারা নির্ধারিত |
|
এম টাইপ সিরিজে পাওয়া যায় |
হ্যাঁ, মডেল কনফিগারেশনের উপর নির্ভর করে |
হ্যাঁ, মডেল কনফিগারেশনের উপর নির্ভর করে |
|
ক্রয় বিবেচনা |
গ্যাসের সামঞ্জস্য, প্রক্রিয়ার শর্ত এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তা |
গ্যাস পরিচ্ছন্নতার প্রয়োজনীয়তা এবং ডাউনস্ট্রিম প্রক্রিয়া শর্তাবলী |
এম টাইপ সিরিজটি পেট্রোকেমিক্যাল এবং ইন্ডাস্ট্রিয়াল গ্যাস কম্প্রেশন ডিউটির জন্য তৈরি করা হয়েছে যার মধ্যে বিভিন্ন প্রসেস মিডিয়া রয়েছে। প্রযোজ্য গ্যাস অন্তর্ভুক্ত হতে পারে:
হাইড্রোজেন:প্রয়োজনীয় প্রবাহ হার এবং অপারেটিং চাপ দ্বারা নির্ধারিত কনফিগারেশন সহ হাইড্রোজেন প্রক্রিয়াকরণ, পরিশোধন এবং অন্যান্য শিল্প গ্যাস সিস্টেমে ব্যবহৃত হয়।
নাইট্রোজেন:শিল্প গ্যাস সরবরাহ, নাইট্রোজেন স্থানান্তর এবং পেট্রোকেমিক্যাল প্রক্রিয়া পদ্ধতিতে প্রয়োগ করা হয় যেখানে নির্দিষ্ট চাপ এবং ক্ষমতার প্রয়োজনীয়তা অবশ্যই পূরণ করতে হবে।
পেট্রোলিয়াম গ্যাস:গ্যাস গঠন এবং অপারেটিং অবস্থার উপর ভিত্তি করে সরঞ্জাম নির্বাচন সহ পেট্রোলিয়াম গ্যাস সংকোচন এবং স্থানান্তর ব্যবহার করা হয়।
হালকা হাইড্রোকার্বন গ্যাস:হালকা হাইড্রোকার্বনকে তাদের ভৌত বৈশিষ্ট্য এবং প্রক্রিয়ার প্রয়োজনীয়তা অনুসারে সংকুচিত করার জন্য উপযুক্ত কনফিগারেশন বিবেচনা করা যেতে পারে।
ইথিলিন:কম্প্রেশন প্রয়োজনীয়তা প্রয়োজনীয় থ্রুপুট, চাপ অনুপাত, গ্যাস বৈশিষ্ট্য এবং প্রক্রিয়া অবস্থার উপর নির্ভর করে।
প্রোপিলিন:প্রোপিলিন প্রসেসিং এবং সম্পর্কিত পেট্রোকেমিক্যাল সিস্টেমে ব্যবহৃত হয় যেখানে কম্প্রেসার অবশ্যই নির্দিষ্ট প্রবাহ এবং চাপের প্রয়োজনীয়তার সাথে মেলে।
সমৃদ্ধ গ্যাস:গ্যাসের গঠন এবং সিস্টেমের অপারেটিং অবস্থার সাপেক্ষে সমৃদ্ধ গ্যাস সংকোচন এবং প্রক্রিয়া গ্যাস পরিচালনায় প্রয়োগ করা হয়।
বিশ্লেষণাত্মক এবং অন্যান্য বিশেষত্ব গ্যাস:এই অ্যাপ্লিকেশনগুলির জন্য সরঞ্জাম নির্বাচনের আগে গ্যাসের গঠন, ভৌত এবং রাসায়নিক বৈশিষ্ট্য, উপাদানের সামঞ্জস্য এবং কোনো নির্দিষ্ট বিশুদ্ধতা বা নিরাপত্তার প্রয়োজনীয়তার একটি মূল্যায়ন প্রয়োজন।

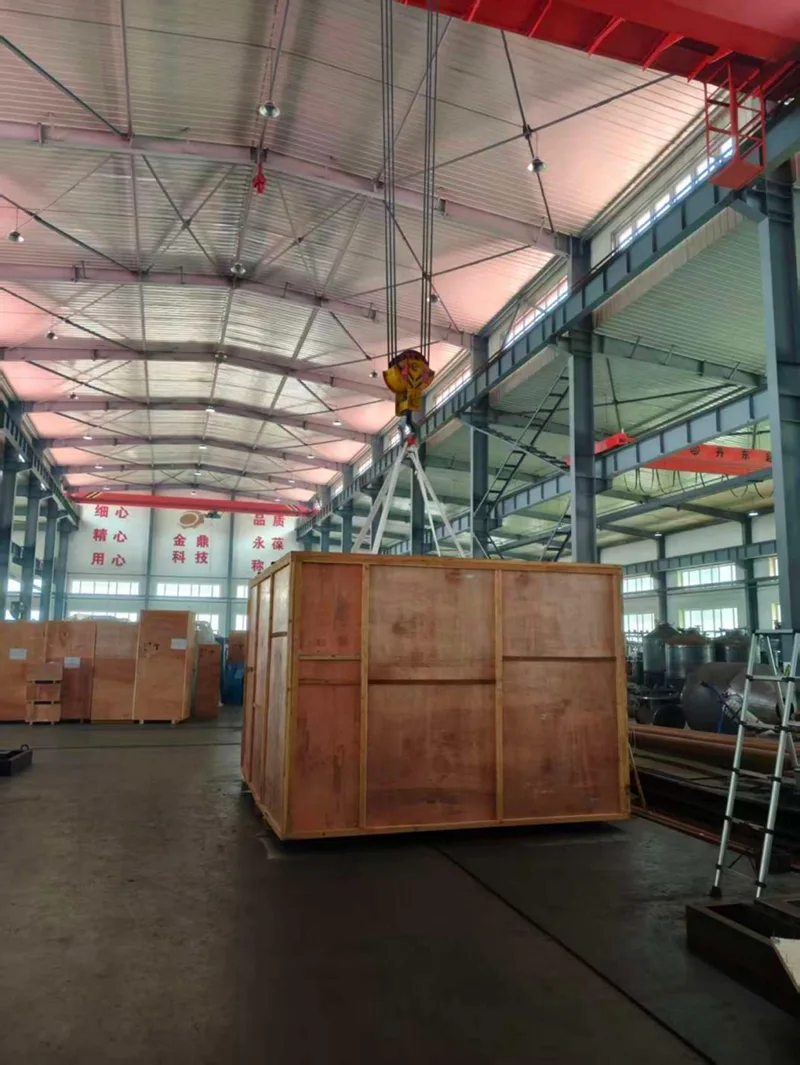

বড় শিল্প কম্প্রেসার সাধারণ পণ্য শিপিং চেয়ে বেশি প্রয়োজন. ডেলিভারির আগে সরঞ্জামের মাত্রা, ওজন, পরিবহন শর্ত, উত্তোলনের ব্যবস্থা এবং সাইট অ্যাক্সেস সবই বিবেচনা করা প্রয়োজন হতে পারে।
বড় পিস্টন কম্প্রেসার বা সম্পূর্ণ গ্যাস কম্প্রেশন সিস্টেম ক্রয়কারী গ্রাহকদের জন্য, ডেলিভারি পরিকল্পনা সরঞ্জাম কনফিগারেশন এবং প্রকল্পের প্রয়োজনীয়তার সাথে সমন্বয় করা যেতে পারে।
এম টাইপ পিস্টন কম্প্রেসার শিল্প গ্যাস কম্প্রেশন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে যার জন্য উপযুক্ত প্রবাহ ক্ষমতা এবং চাপের কার্যক্ষমতা প্রয়োজন। কনফিগারেশনের উপর নির্ভর করে, এটি রাসায়নিক প্রক্রিয়াকরণ, পেট্রোকেমিক্যাল অপারেশন, গ্যাস প্রক্রিয়াকরণ এবং অন্যান্য শিল্প গ্যাস সিস্টেমে ব্যবহার করা যেতে পারে।
প্রযোজ্য গ্যাস মিডিয়া কম্প্রেসার নকশা, উপাদান উপকরণ, সিলিং ব্যবস্থা এবং অপারেটিং অবস্থার উপর নির্ভর করে। উপাদানের সামঞ্জস্যতা এবং সরঞ্জামের উপযুক্ততা নিশ্চিত করতে গ্রাহকদের গ্যাসের রচনা এবং প্রাসঙ্গিক বৈশিষ্ট্যগুলি প্রদান করা উচিত।
মডেল নির্বাচন প্রয়োজনীয় গ্যাস প্রবাহ হার, খাঁড়ি চাপ, লক্ষ্য স্রাব চাপ, গ্যাস গঠন এবং অপারেটিং শর্ত বিবেচনা করা উচিত। এই পরামিতিগুলি প্রদান করা ইঞ্জিনিয়ারিং দলকে একটি উপযুক্ত কনফিগারেশন মূল্যায়ন করতে দেয়।
পর্যায়গুলির প্রয়োজনীয় সংখ্যা চাপের অনুপাত, গ্যাসের বৈশিষ্ট্য, স্রাবের তাপমাত্রা সীমা এবং অপারেটিং প্রয়োজনীয়তার উপর নির্ভর করে। মাল্টি-স্টেজ কম্প্রেশন বিবেচনা করা যেতে পারে যখন প্রক্রিয়াটির জন্য যথেষ্ট চাপ বৃদ্ধির প্রয়োজন হয়।
তৈলাক্তকরণের প্রয়োজনীয়তা নির্দিষ্ট কনফিগারেশনের উপর নির্ভর করে। গ্রাহকদের নিশ্চিত করা উচিত যে সিলিন্ডার এবং অন্যান্য প্রাসঙ্গিক উপাদান তেল-মুক্ত বা লুব্রিকেটেড ডিজাইন ব্যবহার করে, বিশেষ করে যখন প্রক্রিয়া গ্যাস দূষণ নিয়ন্ত্রণ করা আবশ্যক।
শীতল ব্যবস্থা নির্বাচিত মডেল, কম্প্রেশন পর্যায়, গ্যাস বৈশিষ্ট্য এবং অপারেটিং অবস্থার উপর নির্ভর করে। প্রযুক্তিগত মূল্যায়নের সময় উপযুক্ত কুলিং কনফিগারেশন নিশ্চিত করা উচিত।
গ্যাসের গঠন, প্রবাহের হার, ইনলেট এবং স্রাবের চাপ, ড্রাইভের ব্যবস্থা, উপকরণ এবং সহায়ক সিস্টেম সহ প্রকল্পের প্রয়োজনীয়তা অনুসারে সরঞ্জামের কনফিগারেশন মূল্যায়ন করা যেতে পারে। চূড়ান্ত কাস্টমাইজেশন বিকল্পগুলি প্রযুক্তিগত সম্ভাব্যতা এবং নির্বাচিত মডেলের উপর নির্ভর করে।
অনুগ্রহ করে গ্যাসের মাধ্যম, প্রয়োজনীয় প্রবাহের হার, খাঁড়ি চাপ, লক্ষ্য স্রাবের চাপ, অপারেটিং তাপমাত্রা, ডিউটি চক্র, সাইটের অবস্থা এবং কোনো বিশেষ নিরাপত্তা বা উপাদানের প্রয়োজনীয়তা প্রদান করুন। এই বিবরণগুলি ইঞ্জিনিয়ারিং দলকে অ্যাপ্লিকেশন মূল্যায়ন করতে এবং একটি উপযুক্ত কনফিগারেশনের সুপারিশ করতে সহায়তা করে।
