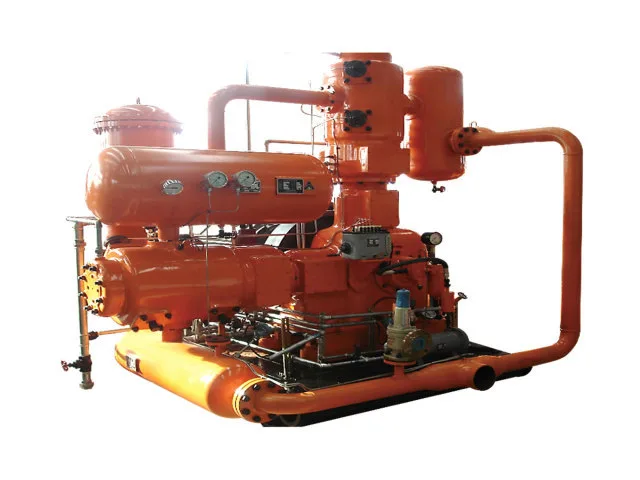

এল টাইপ পিস্টন কম্প্রেসার হল পেট্রোকেমিক্যাল গ্যাস পরিষেবার জন্য বিকশিত একটি পারস্পরিক কম্প্রেসার। এর যান্ত্রিক বিন্যাস একটি অবিচ্ছেদ্য মেশিন বডি, একটি নমনীয় আয়রন ক্র্যাঙ্কশ্যাফ্ট এবং ট্রান্সমিশন উপাদানগুলির জন্য একটি ইতিবাচক লুব্রিকেশন সিস্টেম ব্যবহার করে। পিস্টন এবং ক্রসহেড একটি থ্রেডেড কাঠামো দ্বারা সংযুক্ত।
সিরিজটি কম্প্রেশনের দুটি পর্যায়ের জন্য কনফিগার করা যেতে পারে। নির্বাচিত মডেল এবং গ্যাস সংকুচিত হওয়ার উপর নির্ভর করে, সিলিন্ডারটি তেল-মুক্ত বা তেল-লুব্রিকেটেড ব্যবস্থার সাথে কাজ করতে পারে।
মূল অংশটি সংকোচকারীর কাঠামোগত ভিত্তি তৈরি করে। ক্র্যাঙ্কশ্যাফ্ট, সংযোগকারী রড প্রক্রিয়া এবং অন্যান্য চলমান উপাদানগুলি একটি সমন্বিত মেশিন কাঠামোর মধ্যে কাজ করে।
ক্র্যাঙ্কশ্যাফ্টটি নমনীয় লোহা থেকে তৈরি করা হয় এবং মোটরের ঘূর্ণনশীল আন্দোলনকে পারস্পরিক সংকোচন প্রক্রিয়ায় স্থানান্তরিত করে।
লুব্রিকেশন সিস্টেম ক্রমাগত পারস্পরিক ক্রিয়াকলাপের সাথে জড়িত যান্ত্রিক উপাদানগুলিকে পরিবেশন করে এবং কম্প্রেসারের স্বাভাবিক অপারেটিং সিস্টেমের অংশ গঠন করে।
পিস্টন এবং ক্রসহেডের মধ্যে একটি থ্রেডেড সংযোগ ব্যবহার করা হয়। এটি এল-টাইপ কম্প্রেসার কাঠামোতে ব্যবহৃত যান্ত্রিক ব্যবস্থার অংশ এবং পারস্পরিক উপাদানগুলির সমাবেশকে সমর্থন করে।
এল টাইপ পিস্টন কম্প্রেসার নিম্নলিখিত সাধারণ নকশা পরিসরের মধ্যে নির্মিত:
· স্ট্রোক: 180-240 মিমি
· গতি: 420-590 r/min
· রেটেড পিস্টন রড টেনশন: 42-68 kN
· রেটেড পিস্টন রড লোড: 42-68 kN
· ড্রাইভিং পাওয়ার: 75-280 কিলোওয়াট
· সর্বাধিক কম্প্রেশন পর্যায়: 2
· প্রধান প্রয়োগ ক্ষেত্র: পেট্রোকেমিক্যাল শিল্প
|
মডেল |
ইনলেট চাপ |
আউটলেট চাপ |
নামমাত্র ভলিউমেট্রিক প্রবাহ হার |
সিলিন্ডার তৈলাক্তকরণ পদ্ধতি |
শক্তি |
গতি |
|
L5.5W-135/2.5-6 |
0.25 |
0.6 |
135 |
তেল মুক্ত |
280 |
490 |
|
L5.5W-20/18 |
বায়ুমণ্ডলীয় চাপ |
1.8 |
20 |
তেল মুক্ত |
200 |
490 |
|
L5.5W-30/0.04-8 |
0.004 |
0.8 |
30 |
তেল মুক্ত |
200 |
490 |
|
L5.5W-21/1-40 |
0.1 |
4.0 |
21 |
তেল মুক্ত |
200 |
490 |
|
4L-65/-0.4-0.7 |
-0.04 |
0.07 |
65 |
তেল আছে |
132 |
420 |
|
4LW-50/2.5-9 |
0.25 |
0.9 |
50 |
তেল মুক্ত |
75 |
420 |
|
4LW-12/0.25-8 |
0.025 |
0.8 |
12 |
তেল মুক্ত |
75 |
420 |
|
4LW-13/1.5-9 |
0.15 |
0.9 |
13 |
তেল মুক্ত |
75 |
420 |
|
4LW-12/22 |
বায়ুমণ্ডলীয় চাপ |
2.2 |
12 |
তেল মুক্ত |
132 |
420 |
|
4LW-10.5/0.5-13 |
0.05 |
1.3 |
10.5 |
তেল মুক্ত |
110 |
420 |
হাইড্রোজেন কম্প্রেশন প্রয়োজনীয়তা প্রবাহ হার, সিস্টেম চাপ এবং নিম্নধারা প্রক্রিয়া অবস্থার অনুযায়ী পরিবর্তিত হতে পারে। কম্প্রেসার নির্বাচন প্রকৃত হাইড্রোজেন অপারেটিং পরামিতিগুলির উপর ভিত্তি করে হওয়া উচিত।
পেট্রোলিয়াম গ্যাস, হালকা হাইড্রোকার্বন, সমৃদ্ধ গ্যাস এবং অন্যান্য প্রক্রিয়াজাত গ্যাসের উৎপাদন, স্থানান্তর বা প্রক্রিয়াকরণের সময় সংকোচনের প্রয়োজন হতে পারে।
শিল্প প্রক্রিয়া সরবরাহ এবং গ্যাস স্থানান্তর অ্যাপ্লিকেশনের জন্য নাইট্রোজেন সংকুচিত করা যেতে পারে।
এল-টাইপ কম্প্রেসার ইথিলিন বা প্রোপিলিন যুক্ত প্রক্রিয়া অ্যাপ্লিকেশনের জন্য বিবেচনা করা যেতে পারে, প্রকৃত গ্যাসের গঠন এবং অপারেটিং প্রয়োজনীয়তা নিশ্চিতকরণ সাপেক্ষে।
উপলব্ধ ক্ষমতা এবং চাপ পরিসীমা শিল্প গ্যাস প্রকল্পগুলিকেও সমর্থন করতে পারে যার জন্য একটি পারস্পরিক সংকোচকারী কনফিগারেশন প্রয়োজন।
জিন্ডিং 1995 সাল থেকে শিল্প কম্প্রেসার এবং অ্যাসিটিলিন উত্পাদন সরঞ্জাম তৈরি করেছে।
এর কম্প্রেসার পণ্য পরিসরে ডায়াফ্রাম কম্প্রেসার, পিস্টন কম্প্রেসার এবং তরল-চালিত কম্প্রেসার রয়েছে। কোম্পানির উত্পাদন সুবিধাগুলি মেশিনিং, সমাবেশ, ঢালাই, পেইন্টিং, পরীক্ষা এবং প্রযুক্তিগত উন্নয়ন কভার করে।
এল টাইপ পিস্টন কম্প্রেসার প্রকল্পগুলির জন্য, জিন্ডিং সরঞ্জাম নির্বাচন, প্রযুক্তিগত যোগাযোগ, উত্পাদন এবং ফলো-আপ পরিষেবা কভার করার সহায়তা প্রদান করতে পারে।
সিরিজটি হাইড্রোজেন, নাইট্রোজেন, পেট্রোলিয়াম গ্যাস, হালকা হাইড্রোকার্বন গ্যাস, ইথিলিন, প্রোপিলিন, সমৃদ্ধ গ্যাস এবং বিশ্লেষণাত্মক গ্যাস সহ গ্যাসের উদ্দেশ্যে। চূড়ান্ত নির্বাচন প্রকৃত গ্যাস গঠন এবং প্রক্রিয়া প্রয়োজনীয়তা অনুযায়ী নিশ্চিত করা উচিত।
প্রদত্ত মডেল তালিকার বৃহত্তম নামমাত্র ভলিউমেট্রিক প্রবাহ হল 135 Nm³/মিনিট৷
না। তালিকাভুক্ত বেশিরভাগ মডেল তেল-মুক্ত সিলিন্ডার লুব্রিকেশন ব্যবহার করে, যখন 4L-65/-0.4-0.7 মডেল তেল লুব্রিকেশনের সাথে তালিকাভুক্ত।
হ্যাঁ। বেশ কয়েকটি তালিকাভুক্ত মডেল খাঁড়ি অবস্থা হিসাবে বায়ুমণ্ডলীয় চাপ ব্যবহার করে।
হ্যাঁ। প্রদত্ত পরিসরে নিম্ন-চাপের স্তন্যপান অবস্থা এবং -0.04 MPa(G) এর খাঁড়ি চাপ সহ একটি মডেল অন্তর্ভুক্ত।
সর্বোচ্চ তালিকাভুক্ত আউটলেট চাপ হল 4.0 MPa(G)।
মৌলিক নকশা স্পেসিফিকেশন দুটি কম্প্রেশন পর্যায়ের জন্য অনুমতি দেয়।
অনুগ্রহ করে গ্যাসের মাধ্যম, খাঁড়ি চাপ, খাঁড়ি তাপমাত্রা, আউটলেট চাপ, প্রয়োজনীয় গ্যাস প্রবাহ এবং কোনো বিশেষ অপারেটিং প্রয়োজনীয়তা প্রদান করুন।
